週間デアゴスティーニ Honda NSX-R 第23巻「2024/5/21号」ドライバーズシートを設置するの巻
フロアパンにドライバーズシートを設置する作業に必要なパーツ類
NSX-Rのパワーシートスライドといえば、手動のシートスライド機構を入れるスペースが無く、やむなく電動スライドシートレールを採用したところ、重量増加した代わりにミリ単位でドライバーポジションが調整できるようになったという想定外の発見が有ったと、いう感じの話を昔々雑誌かなんかで読んだような?
パワーシートスライドの組立

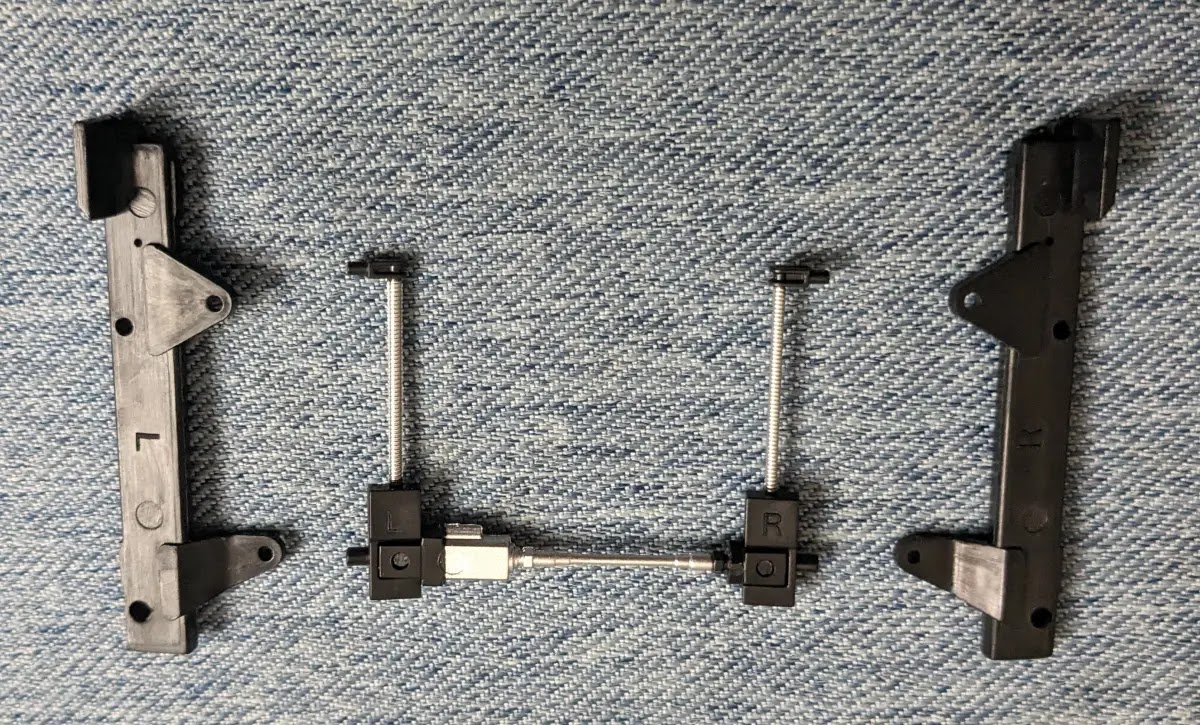

裏側にL・Rの刻印があるので、L側にモーターが来るように組み付ける

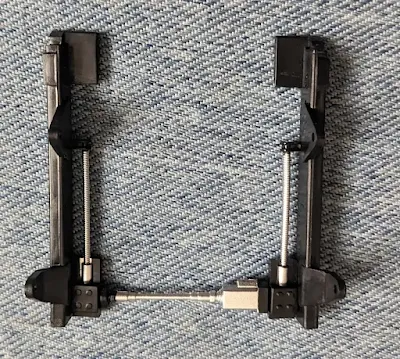

シートレールに、パワーシートスライドのパーツを組み付ける
順番的には前側になるモーター側を先に差し込んで、後ろ側を差し込む
そうしないと、ピンの差し込みが硬いので折りそうな?ってか、シートレールにパワーシートスライド2・3を先に組み付けして、最後にパワーシートスライド1を組み付けする順で作業したほうが安全なような?
ドライバーズシートにシートレールをAPネジで組み付ける
パワーシートスライドのシャフトのウネリがひどスギ
これは無い!!
確認すると、パワーシートスライド2・3の型ズレ?成形不良?型不良?があり、飛び出ている部分にパワーシートスライド1が当たり傾いてしまうという不具合
この出版社は最終の型の部品で、組み立て確認しないんですかね?
パワーシートスライド1のシャフトが真っ直ぐ組み付けられるように、赤で囲った部分の段差をヤスリで修正
修正後
このぐらいなら許容かと?
フロアパンにドライバーズシートをCPネジで組み付ける
23号のドライバーズシートの設置作業が終了
次号の組み立てはトランスミッションケースを組み立てるとのこと
